高低溫循環沖擊試驗箱也叫冷熱循環沖擊試驗箱、高低溫沖擊試驗箱、溫度循環沖擊試驗箱。它可分為兩箱式和三箱式，也有人喜歡叫“兩箱式高低溫循環沖擊試驗箱”和“三箱式高低溫循環沖擊試驗箱”等等，那么高低溫循環沖擊試驗箱兩箱和三箱的有什么區別？針對這個問題，下面高天試驗設備為大家介紹下。
一、結構：

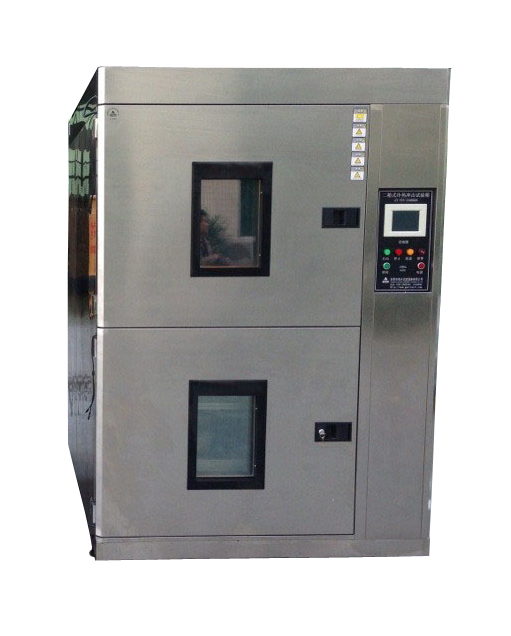

1、兩箱式高低溫循環沖擊試驗箱整體結構：試驗箱由預熱室、預冷室、制冷系統、加熱系統、風道系統、電器控制系統組成。預冷室位于試驗箱后上部，預熱室位于試驗箱前下部，制冷機給位于試驗箱的后下部，電器控制柜位于試驗箱右側。
2、三箱式高低溫循環沖擊試驗箱整體結構，試樣物品完全靜止。試驗箱由預熱室、預冷室、工作室、制冷系統、加熱系統、風道系統、電器控制系統組成。工作室位于試驗箱中部，高溫室位于試驗箱下部，低溫室位于試驗箱上部，制冷機系統位于試驗箱的后下部，電器控制柜位于試驗箱右側面上部。
3、完美的造型設計：圓弧造型及表面防靜電噴塑處理，高質感外觀，更顯潔凈美觀。
4、箱體內膽采用(SUS304)不銹鋼板。
5、箱體外殼采用優質A3鋼板數控機床加工成型，造型美觀大方。
6、觀察窗：高溫箱安裝矩形多層中空隔熱玻璃熱玻璃觀察窗一個(300×200mm ).觀察窗上安裝照明燈。
7、本高低溫循環沖擊試驗箱分為高溫區、低溫區、測試區三部分，具獨特之斷熱結構及蓄熱蓄冷效果。
8、可獨立設定高溫、低溫及冷熱沖擊三種不同條件的功能，并于執行冷熱沖擊條件時，可選擇二槽或三槽之功能，具有高低溫試驗箱的功能。
9、試驗時待測物完全靜止，應用冷風路切換方式導入試品中，做冷熱沖擊測試試驗。
10、保溫材料采用耐高溫防火和隔熱高密度纖維棉。
11、測試區內附上下可調不銹鋼盤兩組，便于吊藍上下轉換的隔溫性。
12、樣品架承重量為：(162型、300型20kg)(500型30kg)(010型50kg)。
13、箱體左側配Φ50mm測試孔一個，可供外接測試電源線或信號線使用。
14、冷熱沖擊試驗箱箱體底部加裝高質量承載PU活動輪，便于客戶移動設備。
二、試驗方式：
1、兩箱高低溫循環沖擊試驗箱為吊蘭樣品移動式，有高溫槽和低溫槽兩個區域，是利用低溫及高溫蓄冷熱槽，依動作需要將吊蘭快速移動到冷、熱槽內，從而達到快速溫度沖擊效果。
2、三箱高低溫循環沖擊試驗箱樣品不動型，有高溫槽、低溫槽、常溫槽三個工作區域，通過閥門利用低溫及高溫蓄冷熱儲存槽，依動作需要打開調節閥，將儲存槽內的冷熱溫度導入試驗室內從而達到快速溫度沖擊的效果。
三、開啟時間及其他方式：
1、兩箱高低溫循環沖擊試驗箱：10S(即測試樣品移動時間)。
2、三箱高低溫循環沖擊試驗箱：5S。
3、沖擊恢復時間：均為3～5min。
4、立式兩箱高低溫循環沖擊試驗箱：樣品放在蓄冷或蓄熱槽內，兩槽隔板瞬間打開，樣品移至另一槽內，兩槽溫度發生對流而變化至到達設定沖擊溫度所需要時間。
5、三箱兩箱高低溫循環沖擊試驗箱：即蓄冷或蓄熱槽打開，溫度沖向常溫槽到達設定沖擊溫度所需要的時間。
6、試驗方法：根據相關沖擊試驗標準，測試樣品在某一區域內需要駐留一定時間，通常為30分鐘，才能達到樣品內外溫度均一。為了保證沖擊恢復時間和被測樣品達到內外溫度均一，一般不同內箱尺寸的箱體都規定了樣品重量。
7、冷卻方式：小箱體，壓縮機一般采用風冷式;大箱體，壓縮機一般采用水冷式。
8、冷卻方式優缺點：風冷式降溫較慢，夏天不利;水冷式降溫快，冬天不利。
以上關于高低溫循環沖擊試驗箱兩箱和三箱的區別就分享到這里，高低溫循環沖擊試驗箱可用于電子電器零組件、自動化零部件、通訊組件、汽車配件、金屬、塑膠等行業，國防工業、航天、電子芯片IC、 半導體陶瓷及高分子材料之物理性變化,測試其材料對高、低溫的反復抵拉力及產品于熱脹冷縮產出的化學變化或物理傷害，可確認產品的品質。
